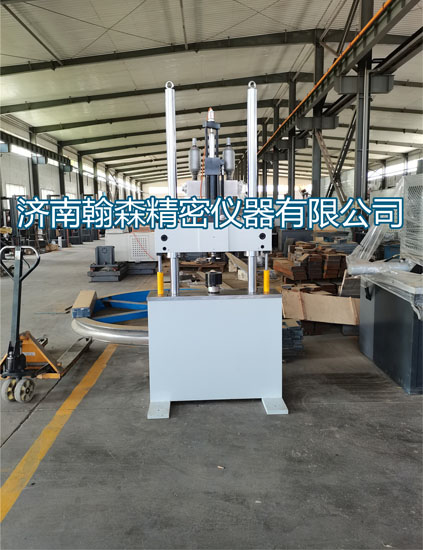

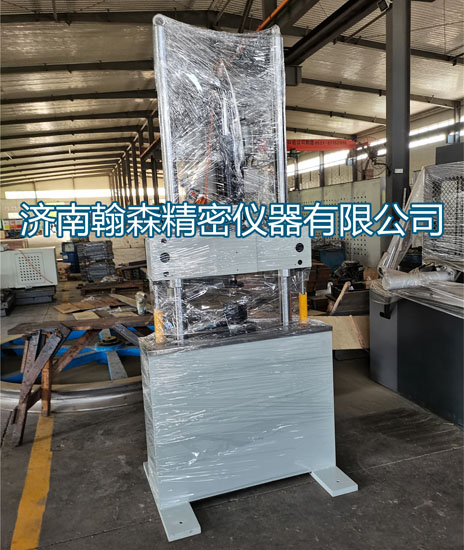

5kN橡膠疲勞試驗機

一、產品簡介：

      XDP系列橡膠動靜剛度疲勞試驗機的開發博采guoji著名電液伺服動態試驗機公司的開發制造經驗，采用“單元化、模塊化、標準化”開發理念，關鍵的配套元件選用guoji、國內同類產品的著名品牌產品。大大提高了系統的穩定xing和可靠xing，系統的關鍵單元和元件jun采用當今guojixianjin技術制造，整個試驗系統的整體xing能與guoji著名動態試驗機公司產品技術水平相當。

      該試驗機主要用于橡膠墊板的靜剛度、動剛度。通過增加其他試驗輔具也可以完成材料及零部件的疲勞試驗。

      本機控制軟件、作動器、恒壓伺服泵站、加載框架等關鍵部件為我公司設計制造，伺服閥、密封件等關鍵外購件jun選用guoji、國內同類產品的著名品牌產品，大大提高了系統的穩定xing和可靠xing，試驗機的整體xing能與guojixianjin產品技術水平相當。

二、產品結構特點：

      產品構成：

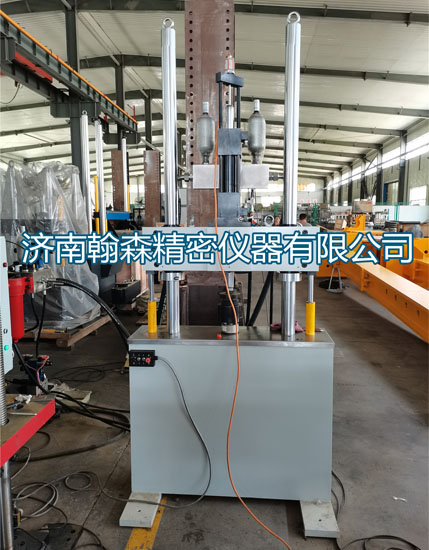

     5000N電液伺服疲勞加載試驗系統主要由一套5000N伺服直線作動器、一套恒壓伺服泵站、加載龍門框架、試驗夾具、全數字二通道伺服控制器（預留一個通道）以及計算機打印機、相關試驗軟件、其它必要的附件等組成。

三、產品參數：

3.1zui大靜態試驗力：±5000N（2%-100%FS范圍內示值精度不大于±1%。）

3.2zui大動態試驗力：±5000N（幅值波動度不大于各檔±2%FS）

3.3作動器zui大振幅：±75mm   精度誤差不大于±0.5%FS

3.4試驗頻率范圍：0.01—30Hz

3.5主要試驗波形：正弦波、方波、三角波、斜波

3.6控制方式：全自動位移、荷載兩種控制

3.7zui大試驗空間：不小于500mm

3.8恒壓伺服泵站規格：流量24L/min，21MPa，電機功率11kW

3.9主機外形尺寸長x寬x高約：1100x710x2235

3.10油源尺寸長x寬x高約：1500x1200x1330

四、吊運和保管

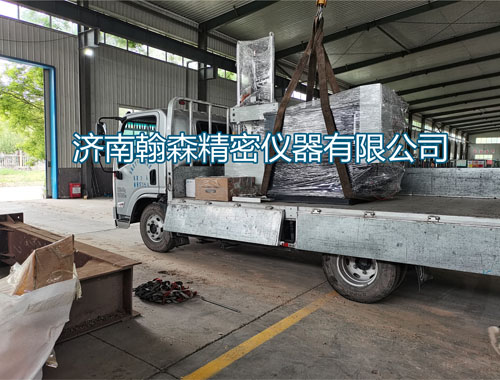

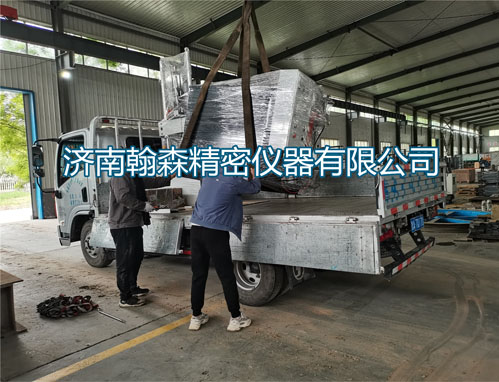

4.1  吊運時應注意起吊位置，保持重心線和地面垂直，速度不宜過快，以保證試驗機不傾斜和松動，避免影響試驗機的精度。

4.1.1主機、油源等起吊在專用吊環螺釘，緩慢將主機抬起，升高到一定高度后將主機緩慢落下至適當?shù)奈恢谩?/span>

4.1.2 微機系統和控制器應輕拿輕放，注意上下面的方向，以避免線路的松動。

4.2 產品拆箱前，應保證放在干燥通風、無日曬雨淋的地方。以避免試驗機產生銹蝕并影響試驗機的正常運行和精度。

五、安裝和調整

試驗機應安裝在符合工作條件下的環境中。

5.1 按要求接好380V電源和220V微機以及全數字控制器電源線，同時連接好各部分之間的連接線和地線，全部的電纜線應布置在電纜管內。

5.2 將油管接好，將主回路油管與接頭一一對接好；啟動電機，使油壓處于低壓狀態，觀察電機的旋轉方向，從電極尾部看，電機順時針旋轉，為油泵的正常工作狀態，否則應將380V電源線進行調整。

六、使用與操作

6.1   使用前的準備與檢查

6.1.1 檢查油源油箱內的液壓油是否充足，油管及電纜線連接是否正確完好，無松動現象。

6.1.2 檢查電源線，包括380V電源和220V電源，微機以及控制器電源線是否正確。

6.1.3 檢查控制器后面板各接口是否接好，與計算機連接是否正確及各種調線連接是否正確。

6.2 試驗機操作程序

6.2.1啟動步驟

（1）合閘總電源

（2）打開穩壓電源開關，啟動全數字伺服控制器（控制器大約需要幾分鐘的時間才能完全啟動）。

（3）打開計算機啟動試驗軟件。

6.2.2安裝試樣：將相應試樣附具與被測試樣連接

6.3 運行試驗軟件，詳細操作見關于軟件操作說明書的隨機文件。

6.4 如果需要更換試件繼續試驗，卸下舊試樣，再繼續。

6.5 如果不需要再試驗了，關閉液壓源，退出控制程序，關閉計算機。

6.6 關閉電源，擦拭設備，將試驗臺用布罩起來。

七、緊急處置保護及故障排除

7.1 在試驗程序運行過程中，油箱中液壓油液面低于設計值或?yàn)V油器出現堵塞時，油源電控箱上的報警燈會亮，提示使用者及時補充液壓油或更換濾油器濾芯。

7.2油箱中液壓油溫度高于或低于設定值時，油源無法啟動；若在試驗程序運行過程中出現液壓油溫度高于設定值，油源會馬上停車。

7.3接通電源后，帶電指示燈不亮，檢查斷路器開關、熱障保護是否脫扣、單項電路器開關狀態。若均無故障請檢查開關電源保險絲。

八、維護和保養

8.1試驗機的發蘭部件應涂油防銹，以防生銹，雨季期間更應注意。

8.2試驗機長期不使用，應用布罩起來，以防灰塵侵入。

8.3試驗機的伺服閥一旦堵塞應拆下送試驗機制造廠家進行沖洗或調整，如無法修復，應更換相同規格的伺服閥。

8.4油源油溫應在10—55℃范圍內，避免超范圍使用。

8.5作動器連續運行時，活塞桿會出現油膜現象，此現象為正?，F(xiàn)象，不必更換密封圈。

8.6保持廠家預設定參數的完整xing，未經廠家同意，不得任意修改未培訓的內容。

8.7保存好廠家隨機提供的各類資料，以備維修或參考。
