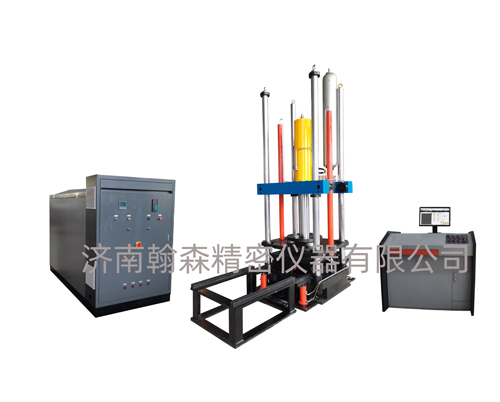

PWS-500kN電液伺服壓縮彈簧疲勞試驗機

一、簡介：

公司對彈簧、減震器、傳動軸、車橋、平衡桿等汽車零配件疲勞測試設備的研發、生產和銷售上成績斐然。有幸與國內天津理工大學、山東大學、奇瑞汽車、比亞迪汽車等科研院校、知名企業合作。

公司自成立以來，為更好的滿足市場及廣大用戶的需求，本著“國內一流、世界先進”、“不求唯一、但要第一”的產品開發目標及不斷系列化、精品化和不斷創新的開發路線，專業領先、質量可靠、信譽至上、服務及時的原則，受到新老客戶的廣泛歡迎。

二、產品概述：

電液伺服彈簧疲勞試驗機的研制、開發過程中博采國際著名電液伺服動態試驗機公司的開發制造經驗，采用“單元化、模塊化、標準化”開發理念，吸取國際先進電液伺服動態試驗機技術，結合國內用戶的實際使用狀況設計而成。本試驗機的關鍵配套元件選用國際、國內同類產品的著名品牌產品大大提高了系統的穩定性和可靠性。整個試驗系統的整體性能與國際著名動態試驗機公司產品技術水平相當。

試驗機主機、作動器、恒壓伺服泵站等關鍵部件為我公司設計制造，伺服閥、密封件等關鍵外購件均選用國際、國內同類產品的著名品牌產品。大大提高了系統的穩定性和可靠性，試驗機的整體性能與國際先進產品技術水平相當。

三、方案描述：

電液伺服彈簧疲勞試驗機：主要用于彈簧動態疲勞壽命測試，同時可以測量彈簧的靜態特性。主要由伺服直線作動器上置式主機、一套恒壓伺服泵站、全數字伺服控制器以及計算機、打印機、相關試驗軟件、其它必要的附件等組成。

四、產品參數

1. 試驗力范圍：0-500kN；

2. 試驗力動靜態精度：±1%；

3. 彈簧最高高度空間：1800mm；

4. 壓盤尺寸：800*800mm；

5. 彈簧外徑最大：750mm；

6. 作動器行程:0-700mm；

7. 位移測量精度：±0.5%示值 （全程不分檔）

8. 位移測量分辨率（磁致伸縮位移傳感器）：0.01mm。

9. 控制方式：負荷、位移、變形控制，主要試驗波形：由控制器支持（包括正弦波、方波、

三角波、以及外部輸入波形）；

10. 頻率范圍：0.1-3HZ；采用我們新型技術研發的伺服油缸，指標可達到：1HZ時，0-45mm；

3HZ時，0-15mm。比例伺服閥，采用力士樂的品牌，耐污染，壽命長，控制穩定。

幅頻特性表：

11. 恒壓伺服泵站規格：100L/min，21MPa，電機功率37KW；力士樂油泵71ml/r；

試驗凈空間：800*800*1900mm。
