一、產品用途

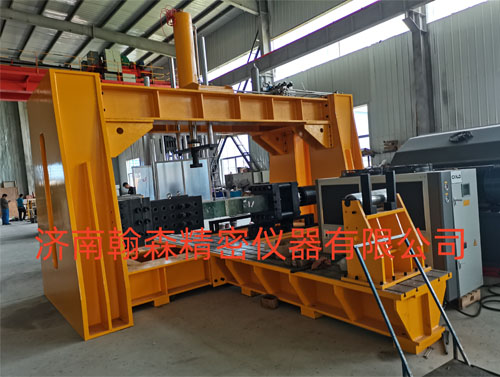

       風電葉片子部件測試裝備試驗機由控制系統、加載系統、液壓伺服系統、制冷系統、數據采集系統和線纜所組成的，主要用于風力發電機葉片部件的綜合測試。

二、設計、制造及檢驗滿足但不限于相關標準：

GB 985-88 《氣焊、手工電弧焊及氣體保護焊焊縫坡口的基本形式和尺寸》；

GB l0854-90《鋼結構焊縫外形尺寸》焊接性能試驗相關的標準；

GB/T 5226.1-1996 《工業機械電氣設備第一部分通用技術條件》；

GB 12348-90 《工業企業廠界噪音標準》；

GB J87-85 《工業企業噪音控制設計規范》；

        所有零件和儀表及全部圖紙的度量單位全部采用國際單位（SI）標準，所有儀表安裝、使用符合國際工業標準（ISO）和國際電工標準（IEC），零部件的設計、制造及所用材料符合國際有關標準或等同的國家標準。

        保證該系統能長期、穩定、安全、正常運轉，能滿足本協議所有要求。

        采用防銹蝕材料或碳鋼材料做防腐處理，設備整體防護等級達到IP54；

        滿載總功率：<120KW；輸入用電：三相380V/50HZ。

三、設計要求

    1 控制系統：對疲勞、靜力試驗的運動進行閉環控制及工作狀態監控，由電柜、PLC、控制器、接觸器、交換機、機柜            以及測試軟件等構成；

    2 加載系統：對葉片子部件各點位置施加要求的載荷，加載系統由液壓伺服油缸等構成；

    3 電纜等相關輔材：包括控制電線、通信線、電機電纜、傳感器電纜、航空插頭等；

    4 功能要求：實現對葉片各種型式部件的實驗過程進行靜力及疲勞載荷加載和數據采集。主要的測試部件如下：

a) 預埋螺栓套靜力及疲勞拉伸試驗；

b) 板材拉壓靜力及疲勞試驗；

c) 板材三點彎曲、四點彎曲靜力及疲勞試驗；

d) 工字梁三點彎曲、四點彎曲靜力試驗

e) 或者類似載荷及尺寸的部件。
